XSZA-M型組合式SMC矮柱信號機構產品
詳情介紹
我公司研制的XSZA-M型組合式SMC矮柱信號機構采用黑色SMC材料，設計遵照了TB/T1413-2001、TB/T2498.2-1999等部頒標準，產品通過鐵道部產品質量監督檢驗中心通信信號檢驗站的檢驗和部、局鑒定。
機構的命名與分類

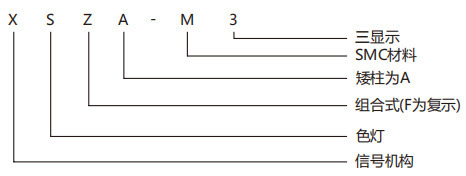

? 根據鐵道部對色燈信號機構型號的統一規定，命名我公司SMC組合式矮柱信號機構的型號。

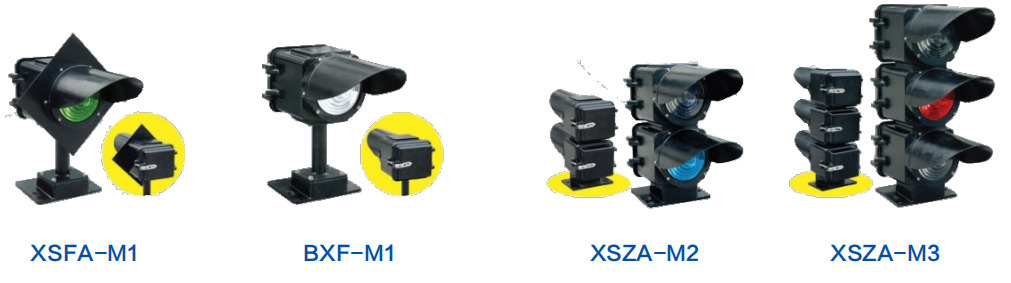

? 根據型號命名原則，我公司矮柱信號機產品分類如下:
(1)XSFA-M1:單顯示矮柱復示信號機，(2)BXF-M1:單顯示矮柱發車線路表示器信號機,
(3)XSZA-M2:二顯示組合式矮柱信號機，(4)XSZA-M3:三顯示組合式矮柱信號機。
機構的組成與種類
? XSZA-M型矮柱信號機構由六種SMC基本單元構件(燈箱、后門、透鏡框、遮沿、底座、透鏡壓圈)組成，具體如下表所示:
|
順號 |
矮柱信號機名稱 |
燈箱 |
后門 |
透鏡框 |
遮沿 |
底座 |
透鏡壓圈 |
|
1 |
單顯復示信號機 |
1 |
1 |
1 |
1 |
1 |
1 |
|
2 |
單顯表示信號機 |
1 |
1 |
1 |
1 |
1 |
1 |
|
3 |
二顯示信號機 |
2 |
2 |
2 |
2 |
1 |
2 |
|
4 |
三顯示信號機 |
3 |
3 |
3 |
3 |
1 |
3 |
其它主要部件還有:φ163內梯透鏡、φ139外梯透鏡、鎖扣組合、燈座、橡膠密封件等;對XSFA-M1復示信號機還應裝配套小連接器和方形背板，對BXF-M1發車線路表示器只配小連接器。
? 安裝TB/T2498.2---1999的規定，并結合產品的特點，各信號機構的種類如下表所示:
|
順號 |
型號 |
產品名稱 |
附注 |
|
1 |
XSFA-M1 L/B |
進、出站/調車復示信號機 |
綠/月白 |
|
2 |
BXF-M1 B |
二顯示矮柱色燈信號機構 |
月白 |
|
3 |
XSZA-M2 LH |
二顯示矮柱色燈信號機構 |
綠/紅 |
|
4 |
XSZA-M2 UB |
二顯示矮柱色燈信號機構 |
黃/月白 |
|
5 |
XSZA-M2 BA |
二顯示矮柱色燈信號機構 |
月白/藍 |
|
6 |
XSZA-M2 BH |
二顯示矮柱色燈信號機構 |
月白/紅 |
|
7 |
XSZA-M2 HB |
二顯示矮柱色燈信號機構 |
紅/月白 |
|
8 |
XSZA-M2 LU |
二顯示矮柱色燈信號機構 |
綠/黃 |
|
9 |
XSZA-M3 ULH |
三顯示矮柱色燈信號機構 |
黃/綠/紅 |
|
10 |
XSZA-M3 LHU |
三顯示矮柱色燈信號機構 |
綠/紅/黃 |
|
11 |
XSZA-M3 LHB |
三顯示矮柱色燈信號機構 |
綠/紅/月白 |
|
12 |
XSZA-M3 LHL |
三顯示矮柱色燈信號機構 |
綠/紅/綠 |
|
13 |
XSZA-M3 ULU |
三顯示矮柱色燈信號機構 |
黃/綠/黃 |
|
14 |
XSZA-M3 LUL |
三顯示矮柱色燈信號機構 |
綠/黃/綠 |
機構的特點與使用
? 機構特點:
(1)組合方便:單顯、二顯、三顯及不常用的四顯均可組裝。
(2)重量輕便:SMC材料重量輕，便于現場安裝施工。
(3)更換便捷:當局部損壞時，不需要更換整機。
(4)絕緣性好:信號機整體絕緣，內部不易結冷凝水。
(5)防盜性強:使用非金屬材料不易被盜。
? 使用注意事項:
(1)燈箱內設有1~2個壓線卡，供固定配線所用。
(2)透鏡組可以整體取下，并在段內進行燈光顯示調整。
(3)出廠產品一般配定型鎖扣，需要時可配防盜鎖扣。
(4)可使用我公司φ50X10的法蘭式保護管實現信號機基礎與箱盒的對接。
(5)可與定型連接器對接，安裝矮柱發車表示器。
