通信、電力桿塔基礎螺栓防護罩、防護套
關鍵詞：
所屬分類：
咨詢熱線：
通信、電力桿塔基礎螺栓防護罩、防護套
詳情介紹
★專利號：201821642465.7
產品特點
?通信、電力桿塔基礎固定螺栓底部進行防水、防銹、防腐處理，是一項日常的維護工作，通過采用加裝桿 塔螺栓防護罩和防護套的方式，確保了基礎螺栓長期不生銹、不腐蝕，防護罩內置螺紋可輕松擰入，且不宜松 動，底部加裝橡膠密封圈，起到了更好的密封防護作用，達到良好的防護效果，實現了免維護的要求。
?防護套采用卡扣方式，安裝、拆卸操作簡單、方便，延長了日常維護的周期，降低了勞動強度。

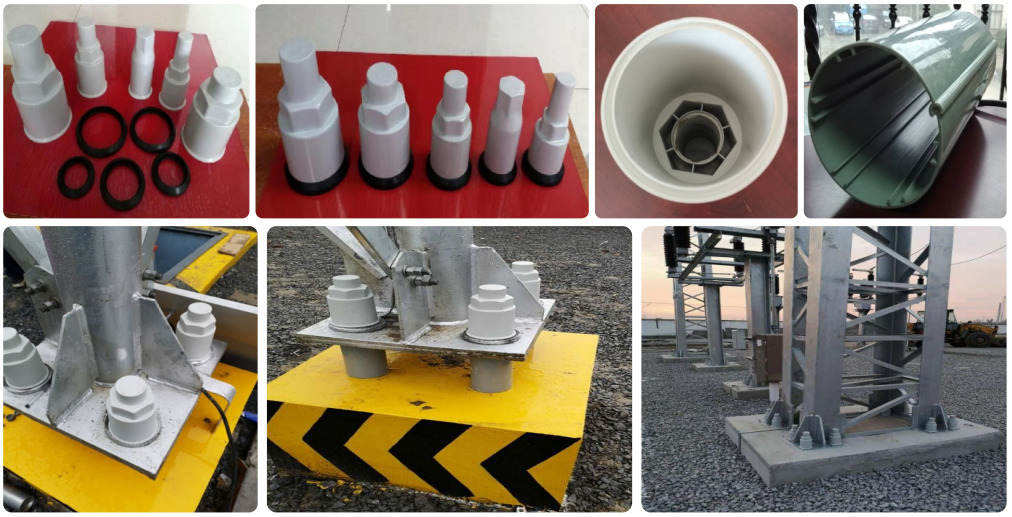

實物及現場安裝使用實景圖片

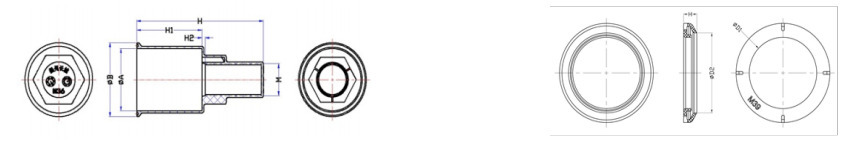

基礎螺栓防護罩、橡膠墊規格參數
|
序號 |
基礎螺栓防護罩規格尺寸 |
|||||
|
M |
H |
H1 |
H2 |
φA |
φB |
|
|
1 |
M24 |
145±2 |
58±1 |
3±0.5 |
46±1 |
59±1 |
|
2 |
M27 |
145±2 |
60±1 |
3±0.5 |
54±1 |
68±1 |
|
3 |
M30 |
155±2 |
67±1 |
3.5±0.5 |
60±1 |
73±1 |
|
4 |
M36 |
155±2 |
80±1 |
4±0.5 |
70±1 |
83±1 |
|
5 |
M36 |
190±2 |
80±1 |
4±0.5 |
70±1 |
83±1 |
|
6 |
M39 |
150±2 |
72±1 |
5±0.5 |
75±1 |
89±1 |
|
7 |
M39 |
155±2 |
85±1 |
4±0.5 |
75±1 |
88±1 |
|
8 |
M39 |
190±2 |
85±1 |
4±0.5 |
75±1 |
88±1 |
|
9 |
M42 |
150±2 |
72±1 |
5±0.5 |
80±1 |
94±1 |
|
10 |
M42 |
155±2 |
88±1 |
4.5±0.5 |
80±1 |
93±1 |
|
11 |
M42 |
190±2 |
88±1 |
4.5±0.5 |
80±1 |
93±1 |
|
12 |
M45 |
190±2 |
90±1 |
4.5±0.5 |
87±1 |
100±1 |
|
13 |
M48 |
155±2 |
92±1 |
5±0.5 |
90±1 |
102±1 |
|
14 |
M48 |
190±2 |
92±1 |
5±0.5 |
90±1 |
102±1 |
|
15 |
M52 |
190±2 |
94±1 |
5±0.5 |
100±1 |
113±1 |
|
16 |
M56 |
190±2 |
100±1 |
5.5±0.5 |
109±1 |
122±1 |
|
17 |
M60 |
195±2 |
106±1 |
5.5±0.5 |
115±1 |
128±1 |
|
序號 |
基礎螺栓防護罩橡膠墊規格尺寸 |
|||
|
M |
H |
φD1 |
φD2 |
|
|
1 |
M24 |
15±0.5 |
41.5±1 |
49±1 |
|
2 |
M27 |
15±0.5 |
49±1 |
56.5±1 |
|
3 |
M30 |
16±0.5 |
55±1 |
63±1 |
|
4 |
M36 |
16±0.5 |
65±1 |
73±1 |
|
5 |
M39 |
13.5±0.5 |
69±1 |
77.5±1 |
|
6 |
M42 |
13.75±0.5 |
74±1 |
82.5±1 |
|
7 |
M45 |
19.5±0.5 |
82±1 |
89.5±1 |
|
8 |
M48 |
16.65±0.5 |
85±1 |
93±1 |
|
9 |
M52 |
17.35±0.5 |
95±1 |
103±1 |
|
10 |
M56 |
22.5±0.5 |
103±1 |
112±1 |
|
11 |
M60 |
23.5±0.5 |
109±1 |
117.5±1 |

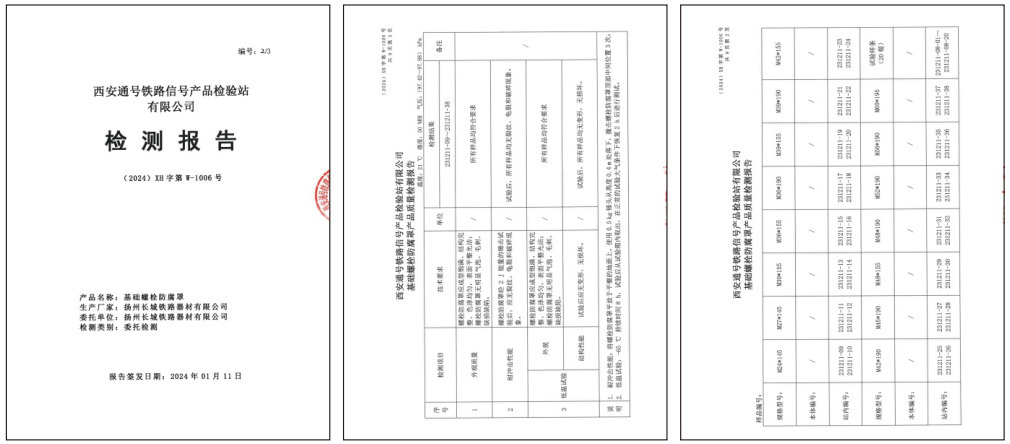

檢測報告及相關資料
