SMC高強度復合材料擋砟板簡介

　　專利號:ZL 2021 22376517 .9

　　鐵路普速、高速有砟線路道砟由于列車高速行駛過程中 ，會造成道砟下沉向兩側自然擴散 ，致使道床空腹不實 ，影響線路整體的穩定性 ，產生行車安全不良隱患， 同時路肩石砟散亂也不美觀 ，需要人工經常維護。為了解決和克服上述問題 ，一直以來 ，工務部門均采用水泥板進行防護和擋砟處理 ，雖然起到了擋砟的效果 ，也大大減少了道砟向兩側擴散溢出的現象 ，但由于水泥擋砟板笨重、易破損、運輸困難， 同時還會造成線路積水、排水不暢的問題發生。針對上述存在地諸多問題我公司通過現場實際調研 ，設計了SMC高強度復合材料工務路肩擋砟板，特點如下：

　　? SMC高強度復合材料擋砟板經過高溫、高壓模壓成型 ，材料本身具有強度高、重量輕、耐腐蝕、壽命長(大于25年)、免維護等突出的優點。

　　? 擋砟板上設計有排水孔解決了積水問題 ，頂部上采用防滑紋設計防止人員上方行走滑落 ，防止對作業人員造成傷害。

　　? 擋砟板板與板之間采用卡扣加螺絲密實連接，整體統一，更加穩固，連接更加方便快捷。

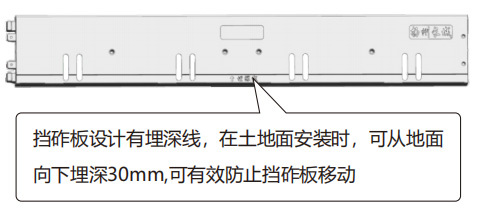

　　? 擋砟板底部設計有埋深線，在路基上安裝時更好地控制填埋深度，同時用鐵鉤及帶尖的T型材內部緊固防止擋砟板傾倒。

　　? 擋砟板底部預留有膨脹螺絲緊固孔位 ，在水泥地面及橋梁上安裝時使用膨脹螺絲緊固防止擋砟板傾倒 ，同時擋砟板內側有凹槽設計 ，便于道砟填充 ，底部延伸長度加長 ，增大石砟接觸面積 ，使擋砟板更加穩固 ，防止擋 砟板傾倒。

　　隨著SMC高強度復合材料擋砟板在鐵路建設中的不斷投入運用 ，以往鐵路普速、高速有砟線路道砟由于列車高速行駛過程中 ，造成道砟下沉向兩側自然擴散 ，致使道床空腹不實 ，線路積水 ，排水不暢 ，影響線路整體的穩定性，產生行車安全不良隱患問題，將會得到大幅度的改善、削弱和消除。

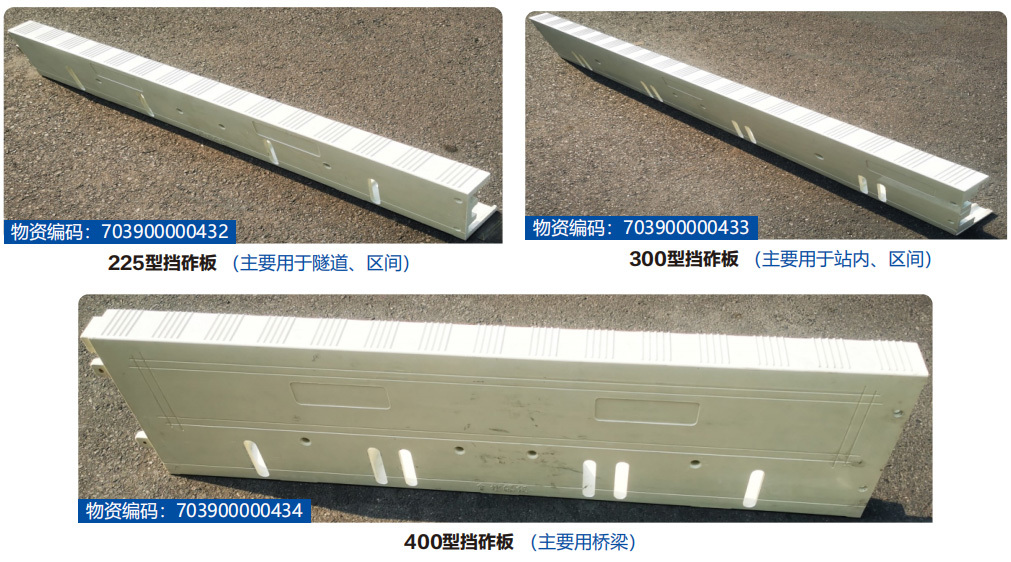

　　SMC高強度復合材料擋砟板基本參數

　　SMC高強度復合材料擋砟板性能參數

　　不同材質的擋砟板性能對比表

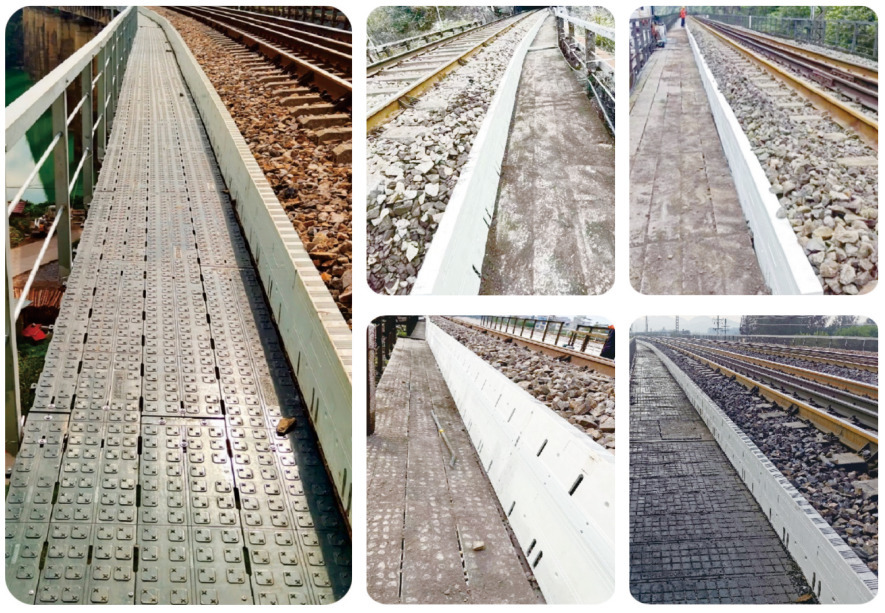

SMC高強度復合材料擋砟板安裝應用實景圖片

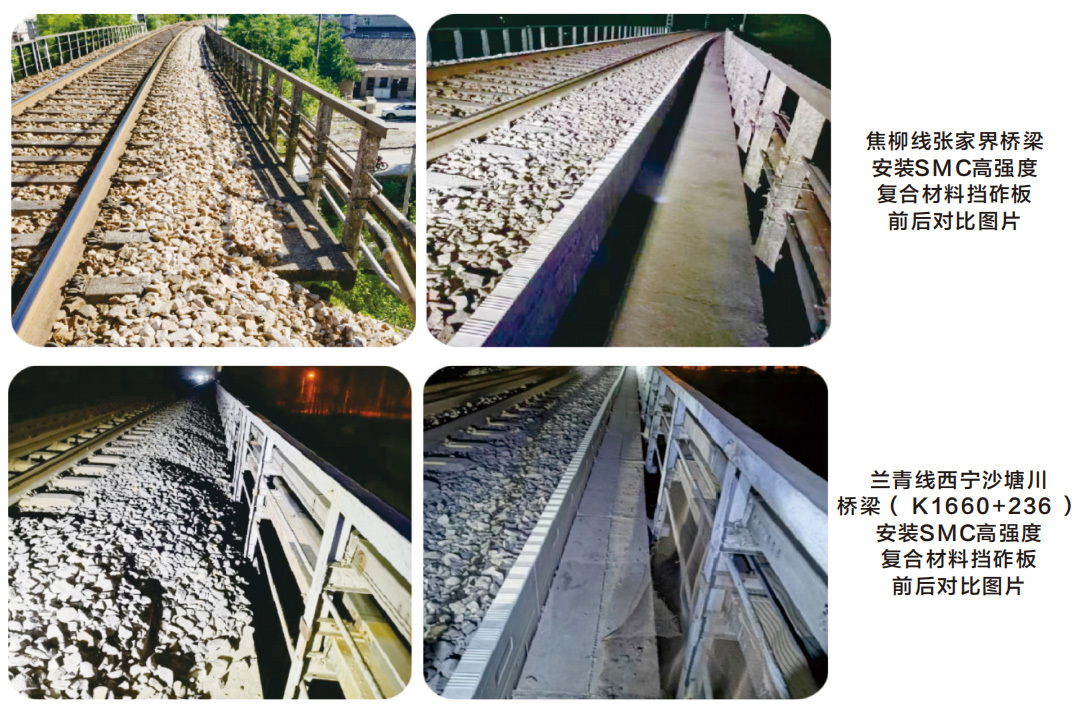

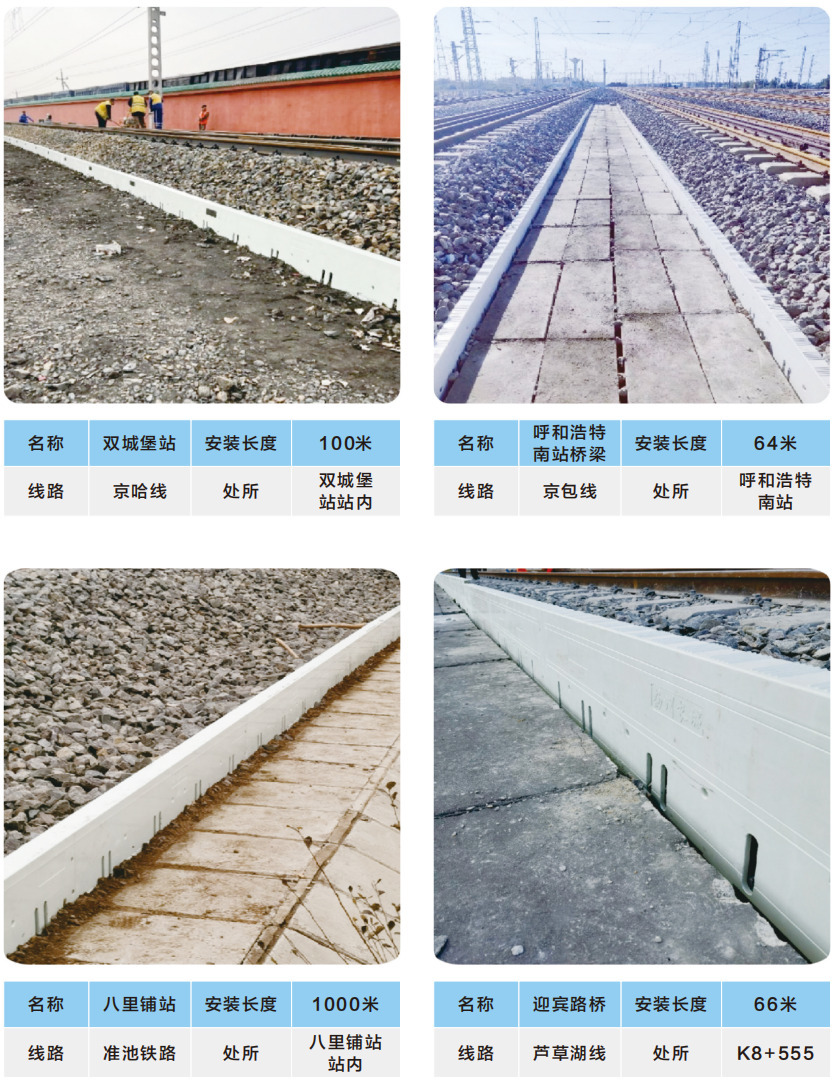

　　SMC高強度復合材料擋砟板安裝應用實景圖片

　　SMC高強度復合材料擋砟板安全緊固措施

　　SMC高強度復合材料擋砟板橋梁、隧道安裝緊固措施

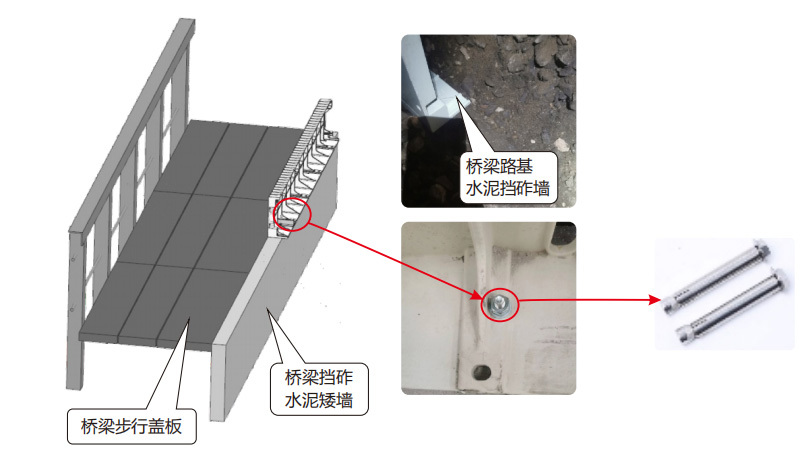

　　擋砟板在橋梁上安裝不得壓在橋梁步行蓋板及作業爬梯蓋板上方。應放置在橋梁擋砟矮墻上，然后使用膨脹螺絲將擋砟板固定到橋梁擋砟矮墻上。

　　橋梁伸縮縫處的安裝

　　在橋梁伸縮縫處將擋砟板進行切割斷開，保持間距為30mm-50mm，然后使用鉚釘/鉆尾螺絲將鋁塑板連接到擋砟板一側，另一側不能連接。

　　SMC高強度復合材料擋砟板路基安裝緊固措施

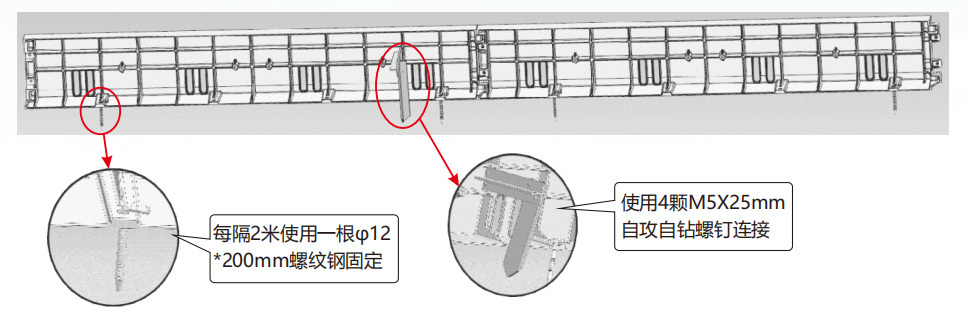

　　使用螺紋鋼及T型材組件扎入地面來防止擋砟板移動及傾倒。

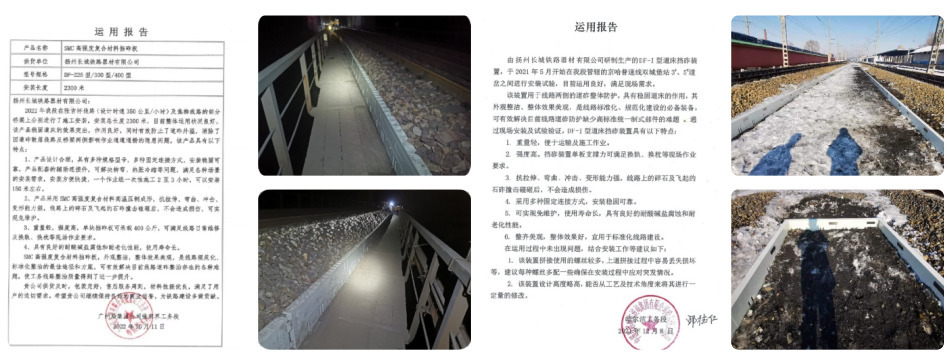

　　運用報告
